マノメーターは圧力を測定するために使用される機器です。圧力インジケーターという用語も使用されます。
産業界では、間違いなく圧力と温度が最も測定および監視されるプロセスパラメータであるため、圧力計はほぼどこでも見つけることができます。
この購入者ガイドでは、圧力センサーについては説明しません。電気信号を生成し、測定値を読み取り可能または使用可能にするためにデバイスまたは制御システムに接続する必要があるセンサーとは異なり、圧力計はダイヤルまたはデジタル ディスプレイ上で圧力値を直接読み取ることができます。一部の圧力計は純粋に機械式ですが、その他の圧力計には電源が必要です。
この質問は些細なことのように思えるかもしれませんが、ポータブル圧力計と固定圧力計があり、ニーズに応じて 2 つのうちのどちらかを選択する必要があります。
ポータブル圧力計は電子式であることが多く、産業や研究室でジャストインタイムの測定と制御を行うことができます。
機械式または電子式の固定圧力計を使用すると、工業プロセスにおける圧力を永続的に制御できます。
圧力計は、アナログ表示の圧力計とデジタル表示の圧力計の 2 つのカテゴリに分類できます。
液柱圧力計は依然として一部の用途で使用されていますが、アナログ圧力計は通常、圧力下でダイヤル上の指針を動かす機械的プロセスを使用します。
アドバンテージ：
・電源を必要としないため、電池交換や電源の設置なしで圧力計を継続的に動作させることができます。
・堅牢な構造で、衝撃や振動に耐えるように設計されているため、多くの産業分野で使用できます。 ・過酷な条件でも使用できます。
· ストレスレベルを素早く視覚化できます。
欠点:
· 圧力計の測定値は不正確で、誤差 (視差誤差など) が発生する可能性があります。
· 測定値はプロセス制御システムでは使用できません。
デジタル圧力計は圧力を電気信号に変換し、測定結果を画面に表示するため、電力を必要とする電子回路が組み込まれています。
アドバンテージ：
・デジタル表示により数値が簡単に正確に読み取れます。
・圧力計の電子技術により、測定単位の選択、最大値の記憶など、より多くの機能が提供されています。
· 圧力計には、プロセス制御システムで使用するための出力を装備できます。
欠点:
· バッテリーまたは常時電源が必要です。
圧力測定について議論するときは、まずどのような圧力が測定されているかを知る必要があります。
圧力計で測定できる圧力には、絶対圧、相対圧、差圧の 3 種類があります。
圧力計およびセンサーは通常、測定対象の圧力下での表面 (膜またはその他) の変形を変換することによって圧力を測定します。表面は、その両側の圧力差、つまり片側が測定対象の圧力、もう一方の側が基準圧力によって変形します。基準圧力によって、測定される圧力の種類と使用される圧力計の種類が決まります。
基準圧力は真空 (圧力がゼロに近い) であるため、絶対圧力は測定対象の圧力に正確に対応します。
基準圧力は大気圧です (簡単にするために、表面の反対側が外気であるとします)。そのため、指定された測定値は大気圧と測定したい圧力の差になります。
基準圧力は 2 番目の測定点であるため、差圧計には 2 つの入力があり、与えられる測定値は 2 点間の圧力差になります。
圧力計内にはさまざまなタイプの測定装置があり、圧力下で特定の方法で変形する能力が利用されています。
このタイプの圧力計は、楕円形のプロファイルを備えたエルボです。チューブの内側には被測定流体の圧力がかかり、圧力が高くなるとチューブは真っ直ぐになります。機構がチューブの動きを増幅し、それを針の回転運動に変換します。
ブルドン管圧力計は 0.6 ～ 4,000 bar の圧力に使用され、過圧に敏感です。攻撃的な媒体の場合は、ブルドン管の材質を調整する必要があります。
流体圧力は薄い波形ダイヤフラムの片側に加えられます。機械装置は、隔壁の変形を針の回転運動に変換します。
ダイヤフラム圧力計は 16 mbar ～ 40 bar の圧力を測定し、非常に高い過圧に耐えることができます。ダイヤフラムは腐食性液体の影響を受けやすいため、保護コーティングまたは中間層で覆うことができます。
ブラダ圧力ゲージは、その周囲にある 2 つのダイヤフラムから組み立てられ、密な空洞を形成します。カプセル内には液体の圧力がかかり、その圧力変化に応じてカプセルが膨張します。機械装置は、カプセルの変形を針の回転運動に変換します。
カプセル圧力計は 2.5 ～ 600 mbar の低圧に使用され、過圧に対する耐性が限られています。
流体の圧力はベローズ (薄壁の環状シリンダー) の内側に加えられます。機械装置は、ベローズの長さの変化を針の回転に変換します。
ベローズ圧力計は、60 ～ 1,000 mbar の低圧に使用されます。
ダイヤル付き圧力計は、その機構が感知要素の変形を指針の回転運動に変換するため、振動や圧力の上昇または低下に敏感です。この問題の解決策は、圧力計ハウジングを液体で完全に満たすことによって発見されました。したがって、圧力計を選択するときは、乾式圧力計が必要か液体充填圧力計が必要かを考慮する必要があります。
液体は含まれておりません。
アドバンテージ：
· 乾式圧力計は液体充填圧力計よりも安価です。
欠点:
· 圧力計は振動や圧力のサージや圧力低下に対して保護するものではなく、単に機構を破壊するだけです。
・メーターハウジング内の空気中の水分が凍結し、機構の故障の原因となるため、寒冷多湿の環境での使用には適しません。
応用：
· ドライゲージはより経済的で、振動が問題にならない単純な用途に好まれます。通常、エアコンプレッサーに使用されます。
そのシェルは液体 (通常は純粋なグリセリン、または水とグリセリンの混合物) で完全に満たされており、振動や圧力の上昇または低下を減衰します。
アドバンテージ：
· 液体で満たされた圧力計は、振動や圧力のサージまたはディップに対する耐性が高くなります。
・気密性があり、液体の存在により湿気がハウジングに侵入し、機械をブロックするのを防ぎます。
· このタイプの圧力計は氷点下でも動作します。
・液体（グリセリン）は無毒で分解可能なので環境に優しいです。
応用：
· 液体が満たされた圧力計は、湿った環境や寒い環境、または振動が多い場所でも使用できます。
· 純粋なグリセリンが充填された圧力計は、-5°C まで動作します。グリセロールは 17°C 以下では粘度が高くなり (これによりメカニズムが遅くなります)、-5°C 付近ではゲージが完全にブロックされます。
・低温の場合は圧力計が-46℃に耐えられるようグリセリンと水の混合液をご使用ください。
上記の点が確立されたら、圧力計の選択には他の基準が関係します。
・測定圧力：圧力計の測定レンジに応じて選択します。アナログダイヤル圧力計の場合、使用圧力はレンジの1/3～2/3でなければなりません。
· 過圧: 圧力計の過圧 (範囲の最大値を超える圧力) に対する耐性は限られているため、圧力計が回路内で発生する可能性のある過圧に耐えられるかどうかを判断する必要があります。通常の圧力計は最大圧力の 1.15 ～ 1.3 倍を処理できますが、この範囲を超えると、特別な圧力計を見つけるか、回路上の圧力計の上流に圧力リミッターを設置する必要があります。
· 精度: 範囲のパーセンテージで表され、パーセンテージが小さいほど、機器の精度が高くなります。
· ダイヤルの直径: ダイヤルが大きいほど、圧力の測定値はより正確になりますが、測定場所で利用可能なスペースを考慮する必要があります。
· 材料の互換性: 液体と接触する材料は、液体と互換性がある必要があります。標準的な圧力計は銅または銅合金でできており、最も一般的な流体 (水、空気、油など) と互換性があります。ステンレス鋼の圧力計はより腐食性の高い流体に使用されます。非常に腐食性、粘性、ペースト状、または非常に熱い液体の場合は、ダイヤフラム セパレータが使用されます。これにより、圧力計は液体から隔離されますが、圧力は伝達されます。
· 流体温度: 銅部品を備えた圧力計は 65°C まで使用でき、これを超えるとステンレス鋼が必要になり、150°C まで使用できます。
· 環境条件: メーターの筐体の材質は、動作環境に耐えることができる必要があります。ステンレス鋼の圧力計は攻撃的または腐食性の環境で好まれ、屋外での使用には防水ハウジングが好まれます。

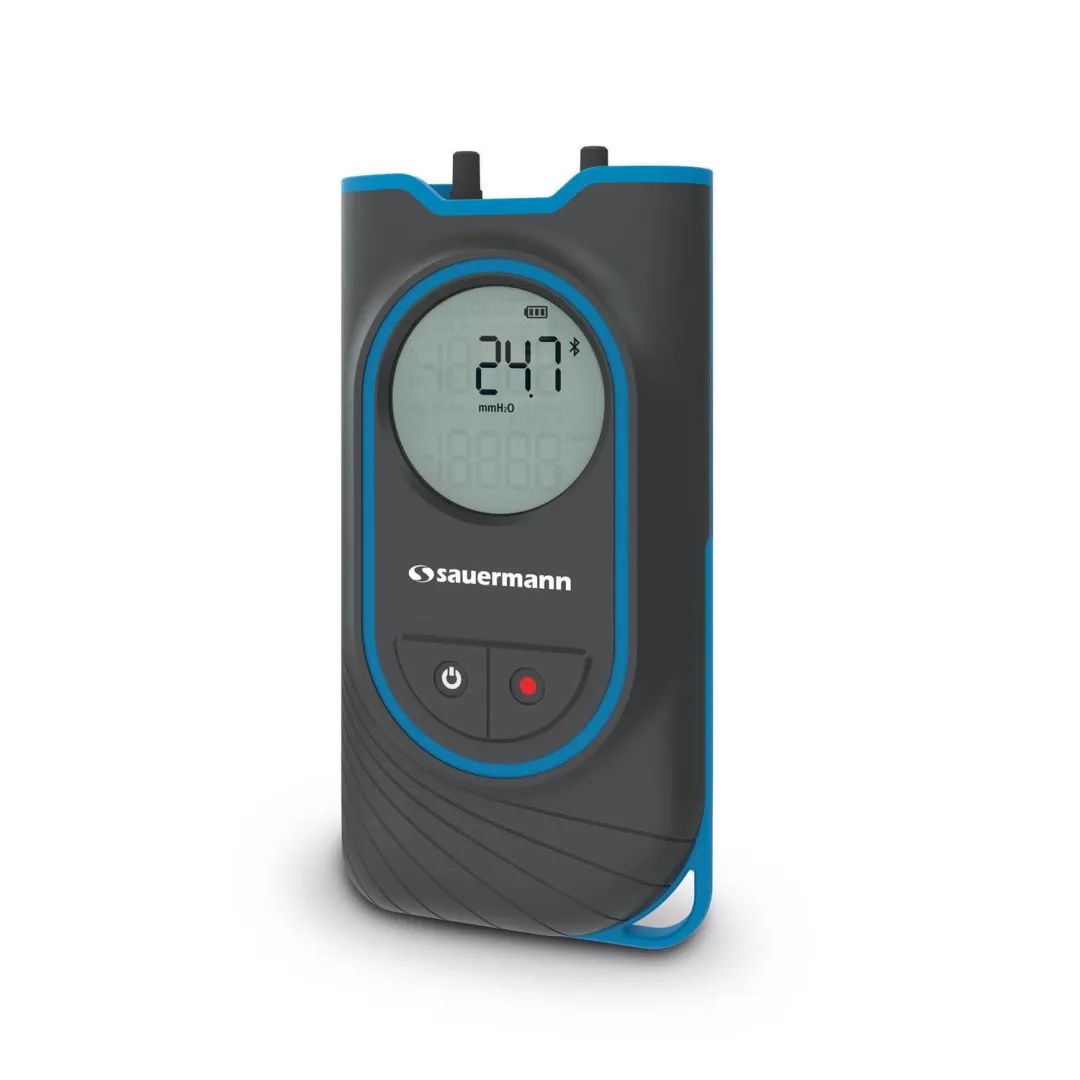

差圧計 | サプライヤー: Sauermann - ベルギー

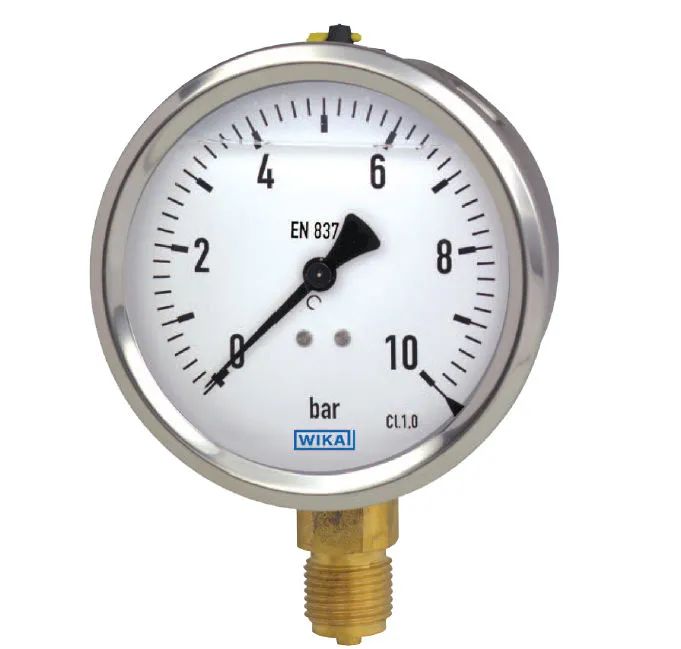

アナログ圧力計 | サプライヤー: WIKA - ドイツ

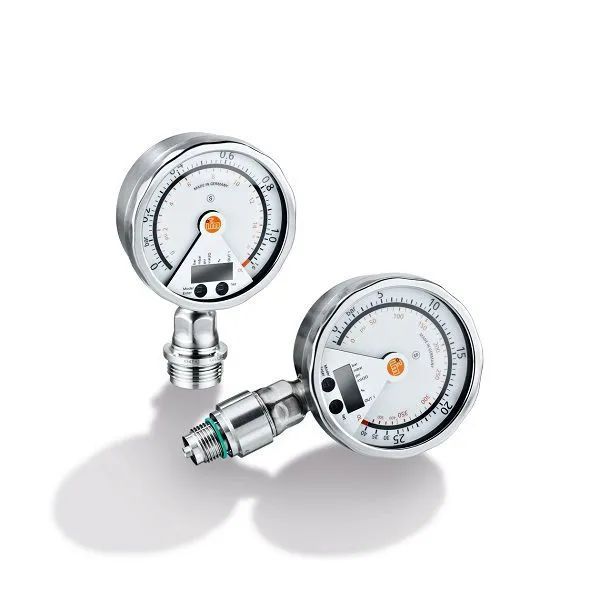

アナログ圧力計 | サプライヤー: ifm electric - ドイツ

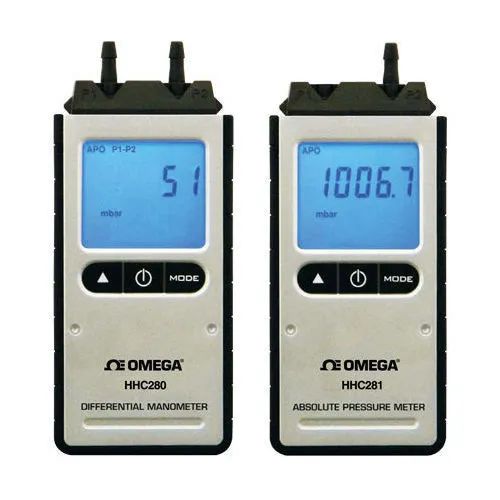

絶対圧力計 | サプライヤー: OMEGA - 米国

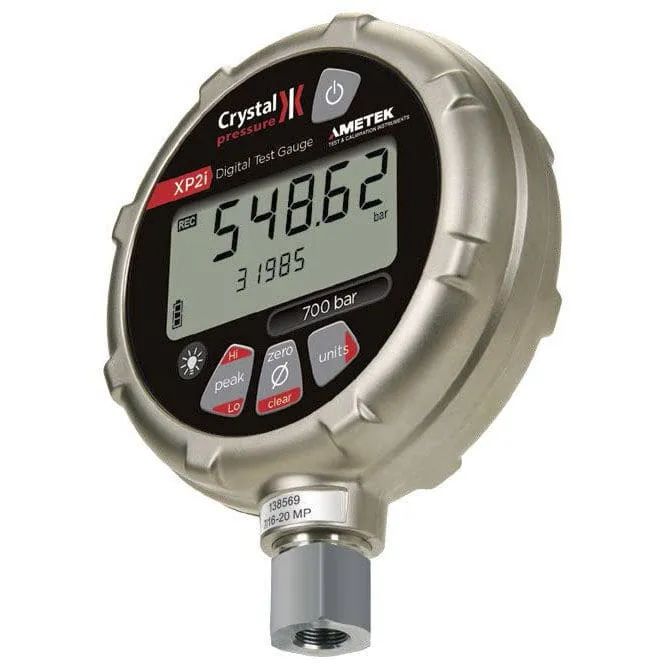

絶対圧力計 | サプライヤー: AMETEK Sensors - 米国
